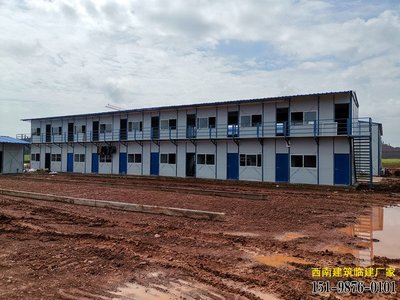

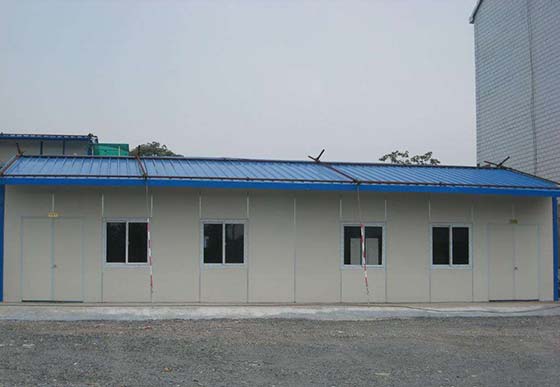

彩钢板活动房因其施工快捷、成本经济、便于拆装等特点，广泛应用于临时办公、住宿、仓储等场所。其中，夹芯彩钢板以其优良的保温、隔音、防火性能，成为活动房围护结构的首选材料。本文将以某典型夹芯彩钢板活动房为例，结合土木在线等工程资料，详细阐述其制作与安装的关键技术要点及图纸识读。

一、 设计准备与图纸识读

在制作安装前，必须详细阅读并理解施工详图。一套完整的活动房详图通常包括：

1. 平面布置图：标明活动房的总体尺寸、轴线位置、门窗洞口布局及室内分隔。
2. 立面图与剖面图：展示房屋外观、高度、檐口、屋脊形式以及墙身、屋面的构造层次。
3. 节点大样图：这是核心，详细绘制了基础连接、墙板与地梁/圈梁连接、墙板转角连接、屋面板与墙板连接、门窗洞口处理、屋脊及山墙封边等关键部位的构造做法、连接件型号及固定方式。

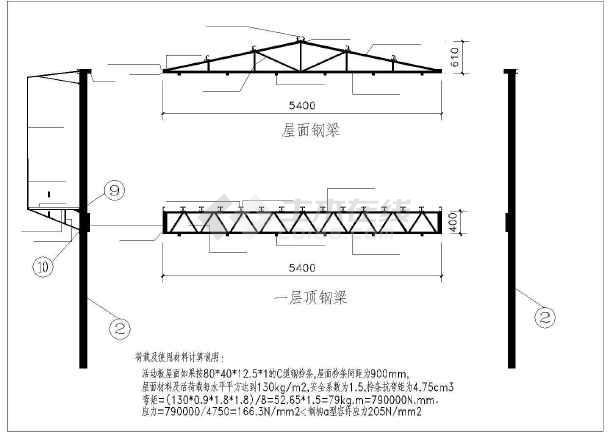

4. 结构构件图：轻型钢框架（如C型钢、方管）的布置、尺寸、连接节点详图。
5. 材料清单：列明所有彩钢板、钢结构、连接螺栓、自攻螺钉、密封胶、包边泛水等材料的规格、数量。

识图重点在于理解各构件之间的空间关系与连接逻辑，确保按图施工。

二、 制作工艺要点

1. 钢结构骨架制作：

• 根据图纸下料，切割檩条、墙梁、屋架等型钢。切口应平整，无毛刺。

• 在预定位置钻孔，用于后续螺栓连接。孔位精度直接影响安装效率。

• 进行必要的焊接或螺栓拼装，形成片状墙架或三角形屋架。焊接处应除渣打磨，并做防锈处理（通常为涂刷防锈漆）。

1. 彩钢板加工：

• 夹芯彩钢板（常用聚苯乙烯EPS、岩棉、聚氨酯PU为芯材）通常由工厂预制，现场根据实际尺寸进行二次切割。

• 切割时应使用专业工具（如电动切割机），确保切口平直，并立即对切割面进行封边处理，防止芯材暴露、受潮。

• 根据节点详图要求，在板端预钻固定孔。

三、 现场安装流程详解

1. 基础与地梁安装：

• 活动房基础通常为混凝土条基或独立基础，预埋地脚螺栓。安装时，首先将槽钢或C型钢地梁调平后与地脚螺栓紧固。水平度误差需严格控制。

1. 钢结构框架安装：

• 将预制好的墙架、角柱依次立起，用临时支撑固定，然后通过螺栓与地梁及相互之间连接，形成整体框架。

• 安装屋面桁架或檩条系统，确保屋脊线平直，坡度符合排水要求。

1. 彩钢板围护系统安装（核心工序）：

• 墙板安装：从一角开始，将第一块彩钢板就位，用自攻螺钉通过板边波峰（或根据设计通过板底）固定于墙梁上。后续板依次扣接，形成咬合，确保竖缝严密。转角处使用专用转角包件收口。门窗洞口周边需增加加强骨架，板材切割边缘应安装门窗包边。

• 屋面板安装：通常沿坡度方向由下往上安装。下端伸出檐口长度需一致。板与板之间横向通过板型咬合，纵向搭接长度一般不小于200mm，搭接处需用防水铆钉或螺钉固定并施打密封胶。屋脊处用专用脊瓦覆盖，并用拉铆钉固定，接缝打胶密封。

• 山墙板安装：与墙板类似，需注意与屋面收边的处理。

1. 节点密封与收边：

• 所有板材搭接缝、螺钉钉头、门窗周边、屋脊、檐口等位置，都是防水的薄弱环节。必须按照详图要求，使用配套的泛水板、包角板进行覆盖，并在其下或接缝处满涂高品质中性硅酮密封胶，形成连续有效的防水密封层。

1. 门窗及内部设施安装：

• 安装门窗框，调整方正后固定，与彩钢板墙体间的缝隙用发泡剂填充，内外侧打胶密封。

• 进行室内地板（如需）、电气、隔断等后续工程。

四、 质量与安全控制要点

• 材料质量：彩钢板芯材防火等级、钢板厚度、镀层含量需符合设计要求及相关规范（如《建筑用金属面绝热夹芯板》GB/T 23932）。
• 连接牢固：所有螺栓、自攻螺钉必须拧紧，但不得过紧导致板材变形或密封垫圈失效。固定点间距严格按图施工。
• 防水密封：密封胶施工前需清洁基层，确保干燥、无油污，胶条应饱满、连续、光滑。
• 结构安全：确保整体框架垂直度、水平度，特别是抗风柱、屋架支撑系统的可靠性。在风荷载较大地区，需增加拉杆、斜撑等抗侧力构件。
• 防火安全：特别注意电气线路的敷设规范，避免穿越或紧贴芯材，如需穿越必须进行防火套管保护。室内配置足量灭火器材。

****
夹芯彩钢板活动房的制作安装是一项系统性工程，其质量优劣关键在于“按图施工”和“细部处理”。一份清晰的制作安装详图是施工的蓝图，而严谨的工序、合格的物料与专业的密封处理则是实现活动房安全、耐久、舒适使用的根本保障。在实际工程中，应结合具体设计图纸与现场条件，灵活规范地执行上述要点。
